V1.0测试治具使用手册(适用S17+、T17+、S17e、T17e、S19系列机型）

V1.0测试治具适用机型：S17+、T17+、S17e、T17e、S19系列。

一 、准备工作

• 平台：电脑（win10 系统）。
• 工具： 电烙铁（60W） 焊锡丝。
• 治具：ZJ0001000001运算板测试治具，官网购买。
• 排线：治具赠送 1 条2*9PIN，脚间距2.0mm，长度60cm。
• 调压线：治具赠送 1 条调压线 长度150mm，如长度不够需要自己做延长。
• 风扇：17E，17+ 机箱，或4个风扇需要上下散热。
• 电源线：过电流大于等于40A以上，以免衰减电压影响测试结果。
• 电源：12V >4A DC 3.5mm 接口，淘宝搜索 12V 电源适配器。或用 APW3 电源。
• TF卡：先搬运对应机型的治具母片后再烧录对应机型的测试程序, 官网下载界面有对应机型的母片和测试程序，需要通过蚂蚁培训合格后开通权限后即可下载。
• USB 转串口：CP210X 系列或 TL43X 系列，可淘宝搜索 USB 转 TTL。
• 杜邦线：公母 3P >30cm，一般串口带的即可。
• 螺丝刀或电批：用于拆装运算板螺丝。

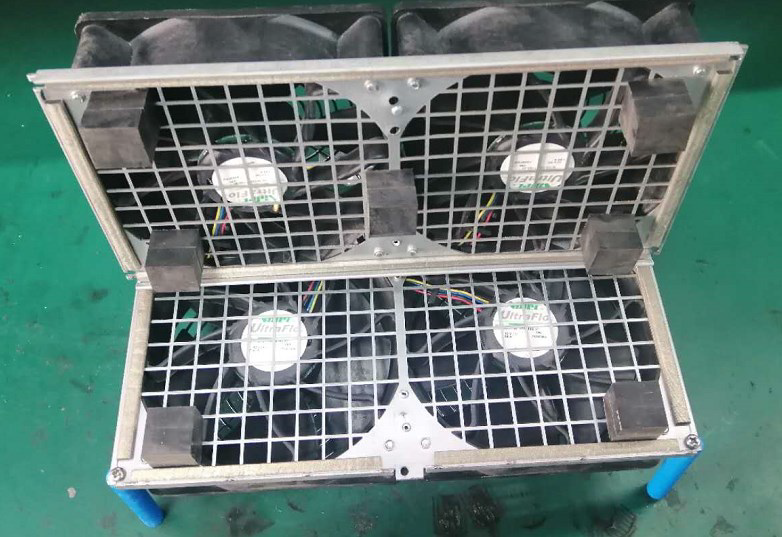

• 散热风扇（例），测试运算板pattern使用，注意测试过程中不要有金属物体与运算板接触。

二 、硬件连接

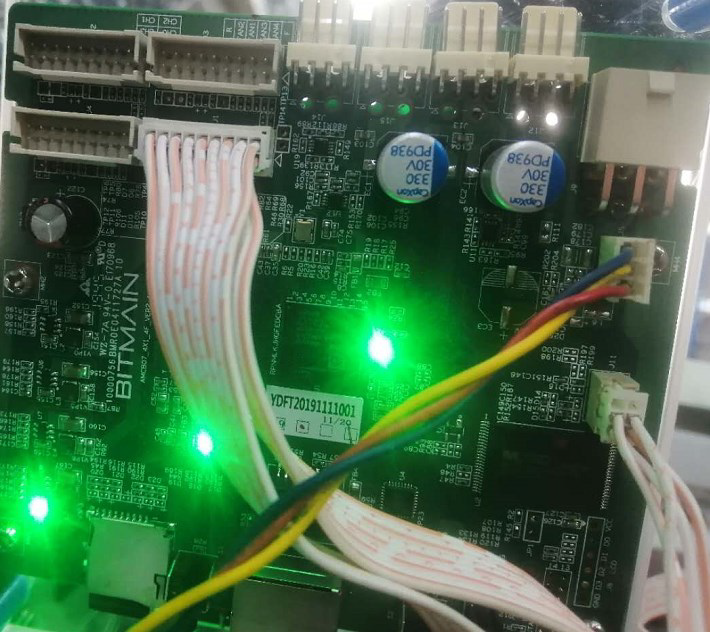

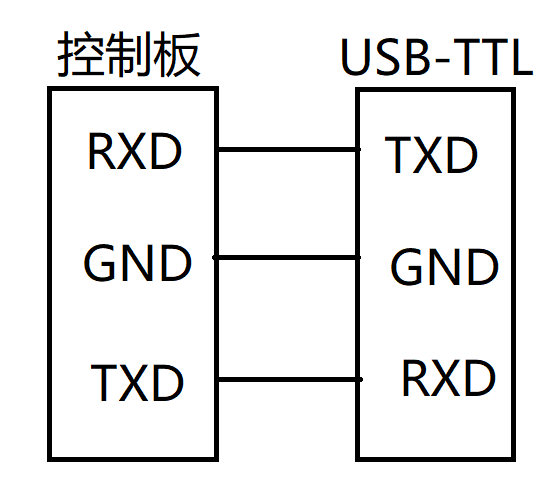

1、先将串口连接好，控制板和串口板连接如图所示：

2、连接串口排针（图片上是用旧风扇的线头做的接口，不用每次都焊接，拆装方便）。连接好排线和调压线，治具启动时调压线必须接好并通电。

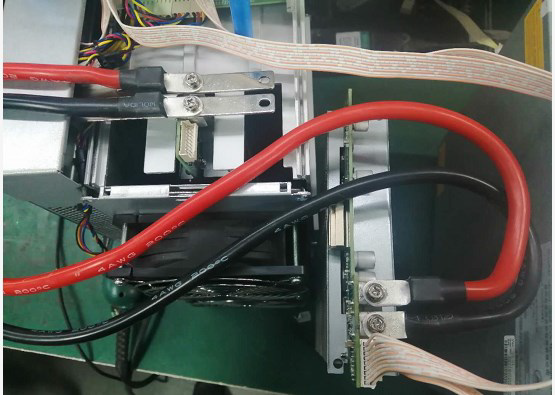

3、运算板连接方式。注意正负极是红正黑负，电源供电线连接反会烧坏运算板。

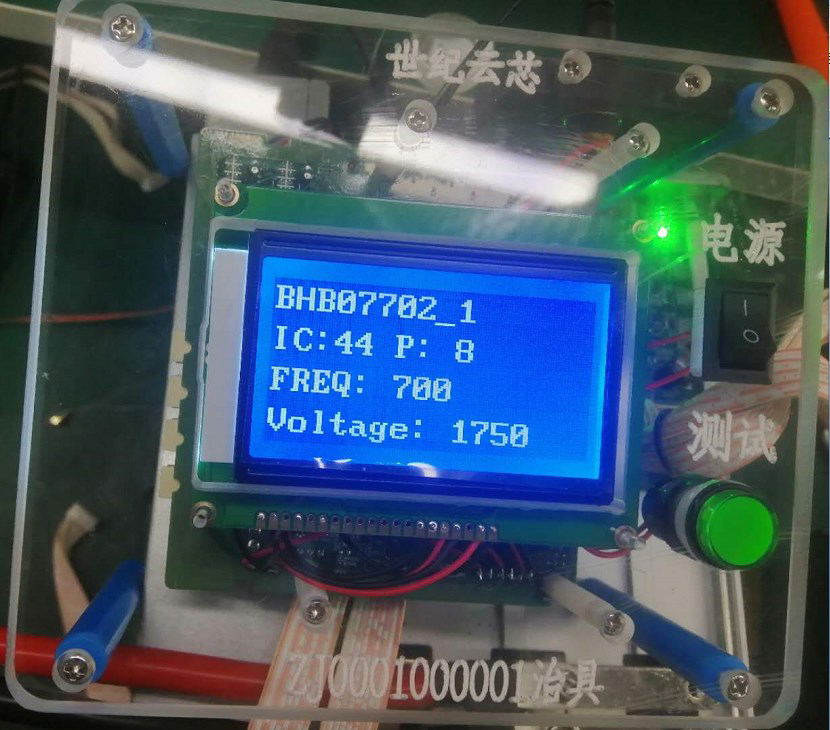

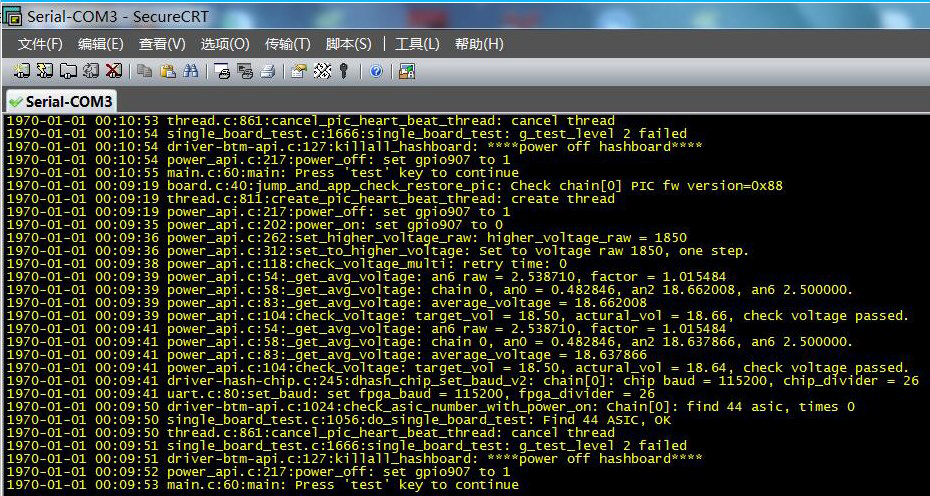

4、烧录对应机型的测试 SD 卡，启动界面。图例为T17+单芯片检测治具启动完成界面，和串口打印测试检测芯片OK界面。

单芯片检测正常。

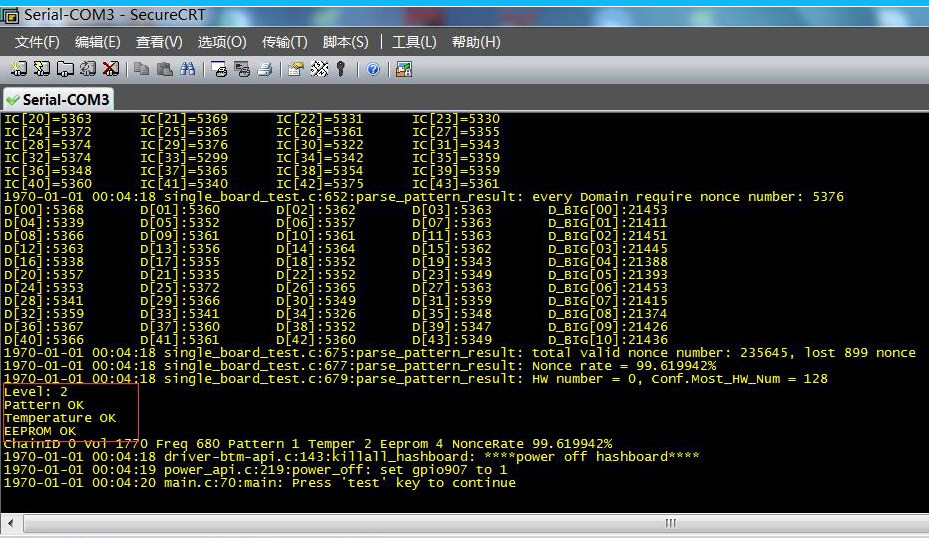

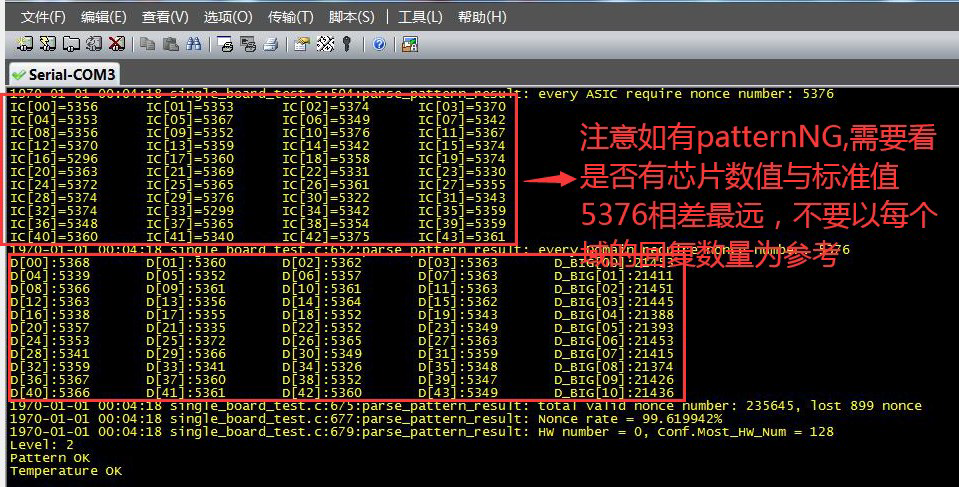

5、测试运算板pattern启动和测试结果界面，维修必须保证配置文件在repair模式下，以免把运算板资料清空，最后测试结果必须都显示OK，整机测试才正常。

6、Pattern结果以倒数第二项为准，最后的测试结果是电压域以免影响判定。

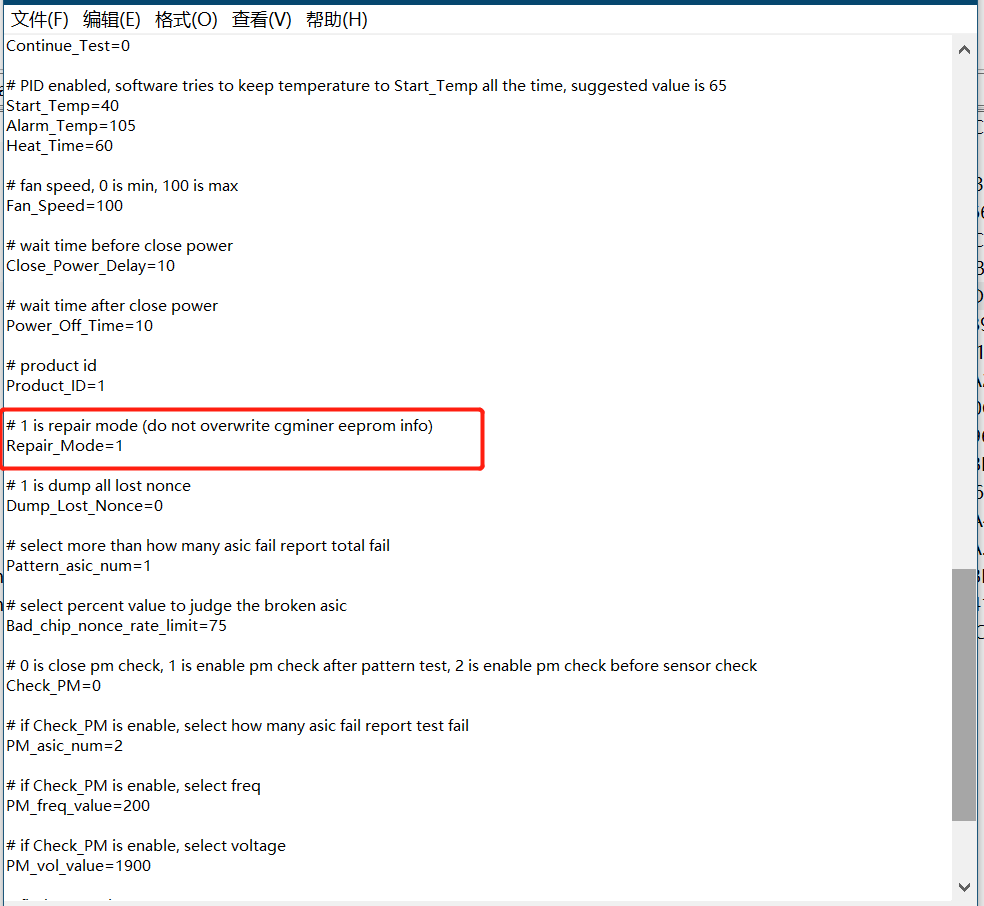

7、治具启动前，先检查测试配置文件是否处于维修模式下。治具启动前需检查SD卡config文件，在repair=1模式下。否则，运算板资料会清空，清空资料的运算板整机不能启动。

三 、软件安装
1、下载软件

• 软件：SecureCRT、CP210X 驱动车程序（第一次插入时系统会自动安装）。
• 串口插入电脑，系统会自动安装好驱动（如果个别电脑无法主动安装驱动，请自行下载对应的驱动程序，手动安装）。

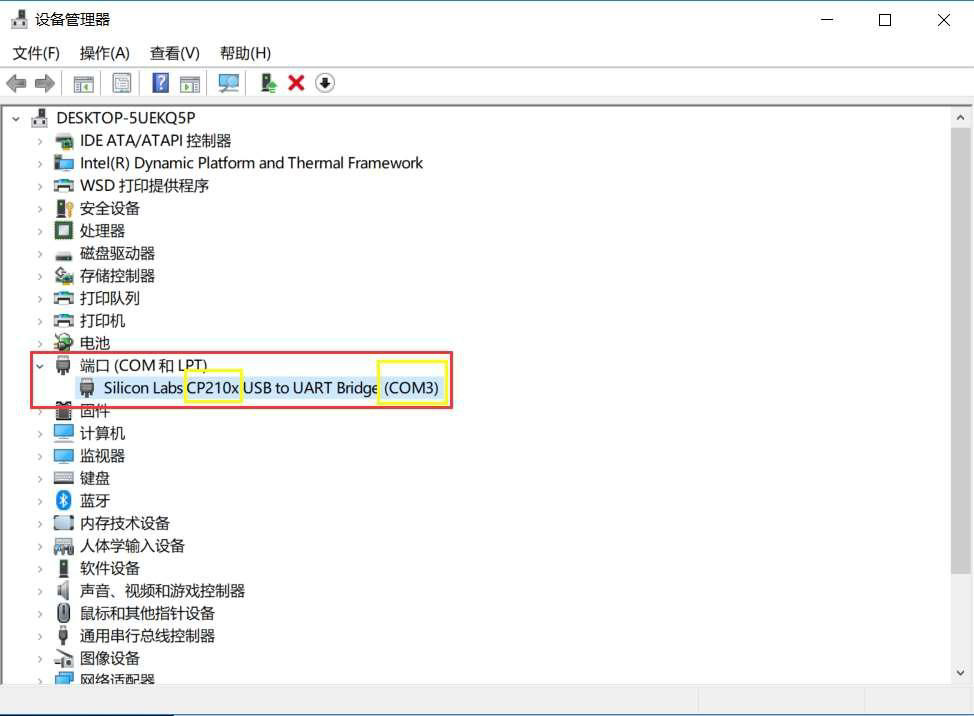

• 点击计算机--右键--属性--设备管理器，找到端口选项。驱动和端口序号如下图，如果没有，需要检查串口板和下载对应的驱动。
• 官网下载界面有对应机型的母片和测试程序，需要通过蚂蚁培训合格后开通权限后即可下载。

• 下载 SecureCRT 软件，并安装好。

2、软件设置

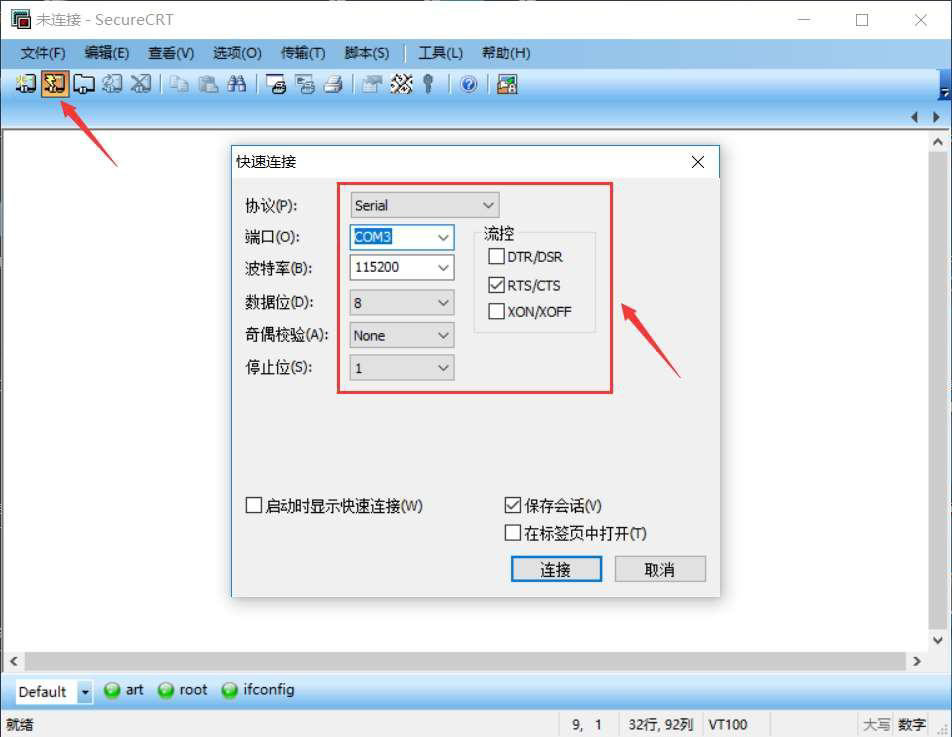

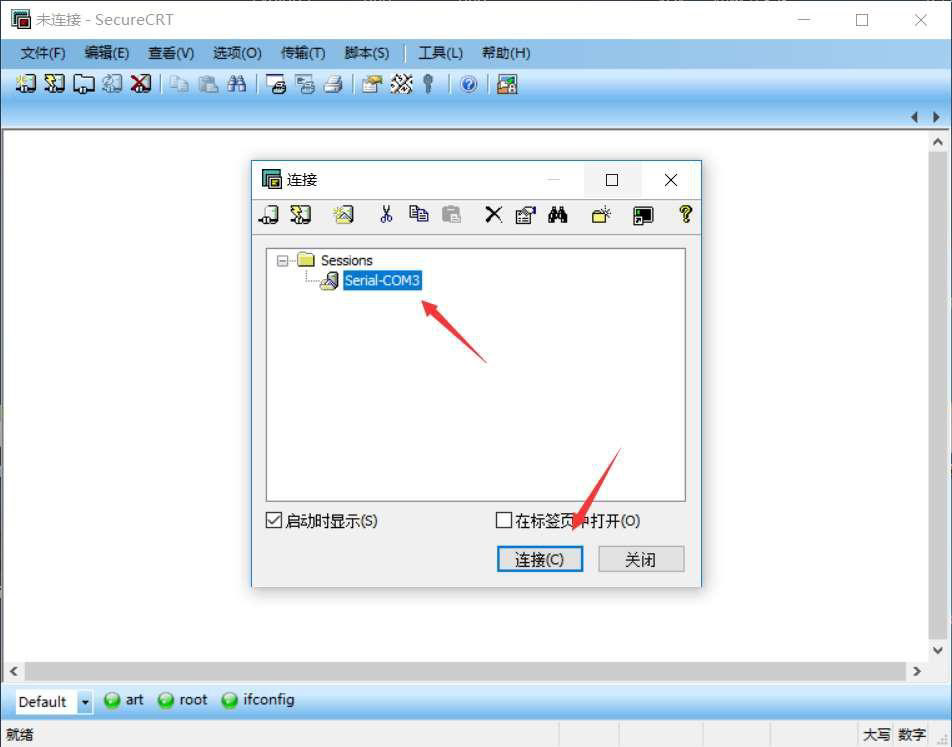

• 打开软件，选择 COM 口，与设备管理器里的端口需要相同，然后点连接。

• 如果不能自动选择，请按照如下设置。

如有疑问，欢迎联系蚂蚁矿机售后客服
