AntSpace HK3 V2 容器系统上下电流程

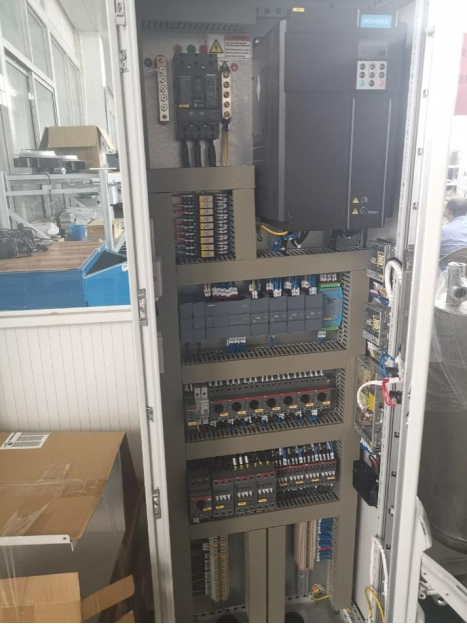

1. 电控柜内的开关如下图所示：

图1 电控柜内视图

2. 系统首次上电时的注意事项

整个系统连接好后，即可上电调试。

但在上电前，还需要用万用表测量两个电源的相间、相与零、相与地、零与地之间是否短路。如果没有，则表示可以正常开机。如果上述任何一项发生短路，您应该在通电前解决问题。

系统前端上电后（系统本身还没有上电），需要测量前端的电压，看是否满足设备的供电要求。

设备电源要求为：AC415V±5%，60Hz

3. 系统上电顺序

当系统前端上电且电压满足设备要求时，此时系统即可上电。

a：先给电控柜上电：

电控柜门打开时，先断开MCB17，再断开MCB 18、MSS6，再断开逆变器前部断路器。 MCB-DC1、MCB-DC2 和 MCB-DC3 是 24V、12V 和 5V 直流开关。上电后，确保三个开关都打开。此时，柜门上的屏幕和PLC开始工作。

当电控柜门关闭，系统需要上电时，首先打开柜内MCB18、MSS6、MCB-DC1、MCB-DC2、MCB-DC3及逆变器前端的保护开关，然后关闭柜门，通过柜门操作手柄MCB17将其打开。此时，设备已通电。

经过培训的电工可以通过触摸屏操作系统、设置参数、修改阈值、更改操作模式（自动/手动）、单独启动和停止电机或自动运行。此时，可以先运行液冷系统，将供液温度控制在要求的温度范围内，然后才能满足开启计算单元的条件。

b：电控柜上电后，根据控制系统的运行过程，当供液温度保持在目标温度附近时，满足启动运算单元的条件。此时，您可以打开配电柜A和B中的断路器，开始给计算单元上电。 PDC的上电顺序如下：

先打开MCB-A1、A2，再打开MCB-15、16、21、22、B1、B2，然后按需要依次启动各行计算单元。由于总共有 210 个计算单元，所以总共有 14 行。启动计算单元时，启动一行（15个计算单元）后，每隔20S启动下一行，以此类推。

4. 系统关机顺序

当系统因某种原因断电时，首先根据需要断开计算单元的电源。这是为了保证计算单元断电前后的水温一致，相当于保护计算单元的电源模块。

当计算单元断电，通过触摸屏手动停止液冷系统时，此时水温会略有升高，但对系统没有影响。最后断开电控箱和配电柜的主电源，使整个系统处于完全断电状态。

上述做法是安全断电的行为。但当系统出现严重故障时，可直接按下集装箱内门上的急停按钮，使配电柜主断路器和电控箱主断路器瞬间跳闸, 使系统完全断电。便于专业人员进行维修工作。

*注：此参数基于中航工业 1.3 版水冷集装箱。如果您的产品来自其他厂商或其他版本，可能与此参数略有不同。此参数仅供参考。
