AntSpace HK3 V2集装箱电气接线

AntSpace HK3 V2集装箱电气接线

1、由于设备内部是有两个500kW的配电柜，为了保证设备能够安全稳定运行，现场应该提前准备两路带载500kW的三相五线制的电缆（不指定规格）。

2、电缆线分别从集装箱排风机一侧的上部两个开孔处接入，具体位置见图1（注意：需要使用配件中的防雨布和防雨罩进行防护）。其中电缆线从两个配电柜的顶部接线盒接入，一直延伸到对应铜排处，用螺丝安装固定。

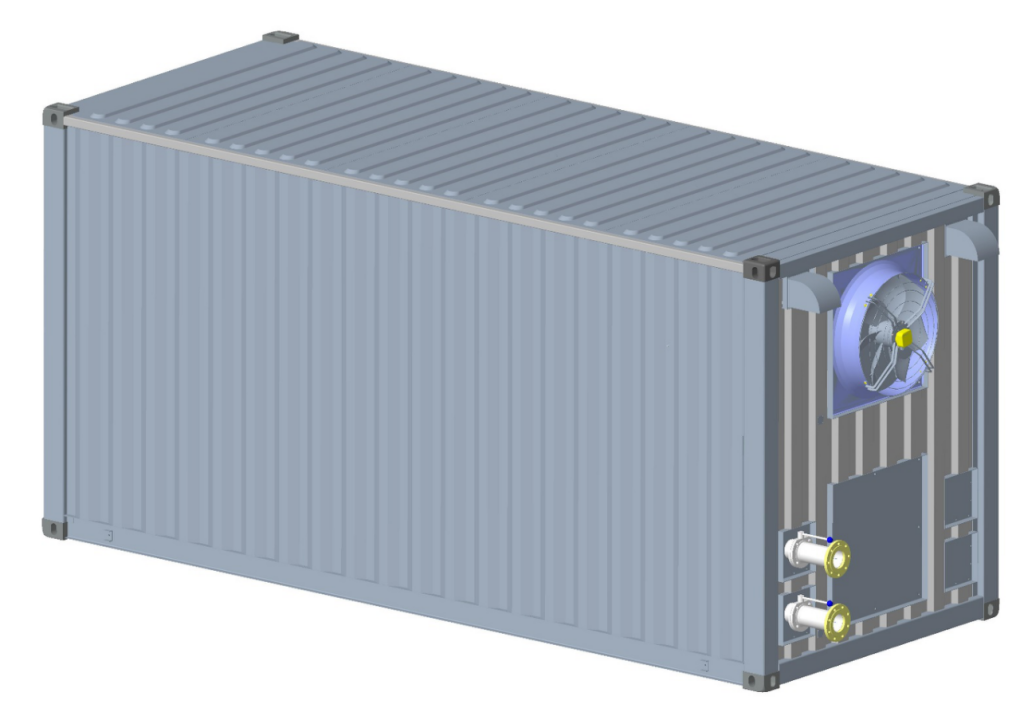

                                                                 图1  电缆进线孔

3、集装箱的两侧有接地螺柱，配电柜也要可靠接地。因此，选择将集装箱的壳体和配电柜的壳体都可靠接地。

4、出厂时，设备相序已经确定，设备到达现场后，只需适配现场变电站的相序即可。操作如下：将变电站的三相电接入配电柜，将电控箱上电，观察是否有电源故障；如有电源故障，请调整接入电控箱的相序；如无故障，则可正常运行。

5、由于冷却塔和集装箱是分离式的，但是冷却塔上方还有三个散热风机和一个喷淋泵，以及一个液位传感器。在冷却塔和集装箱位置完全确定之后，需要给4个电机和一个传感器进行接线。

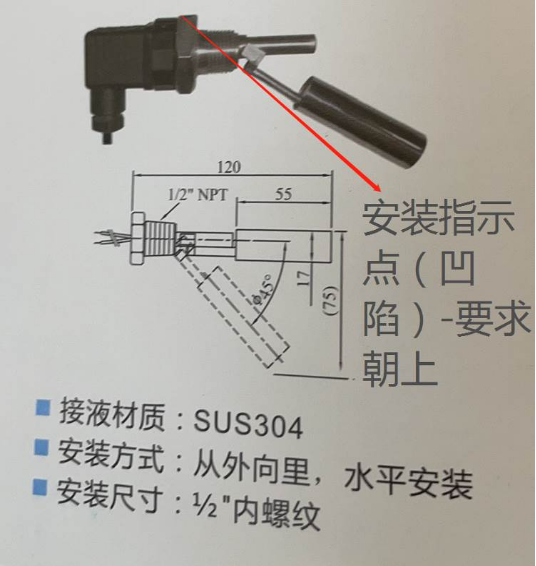

5-a液位传感器要求安装指示点（凹陷）朝上，见图2。5路电线已经预留出，

        图2 液位传感器

5-b三个散热风机的顺序不指定，但是接线顺序都是U、V、W（从左到右），散热风机位置见图3，其中冷却塔顶部及侧部预留有线槽，线缆需要沿线槽布置。喷淋泵的接线顺序也是U、V、W（从左到右）。

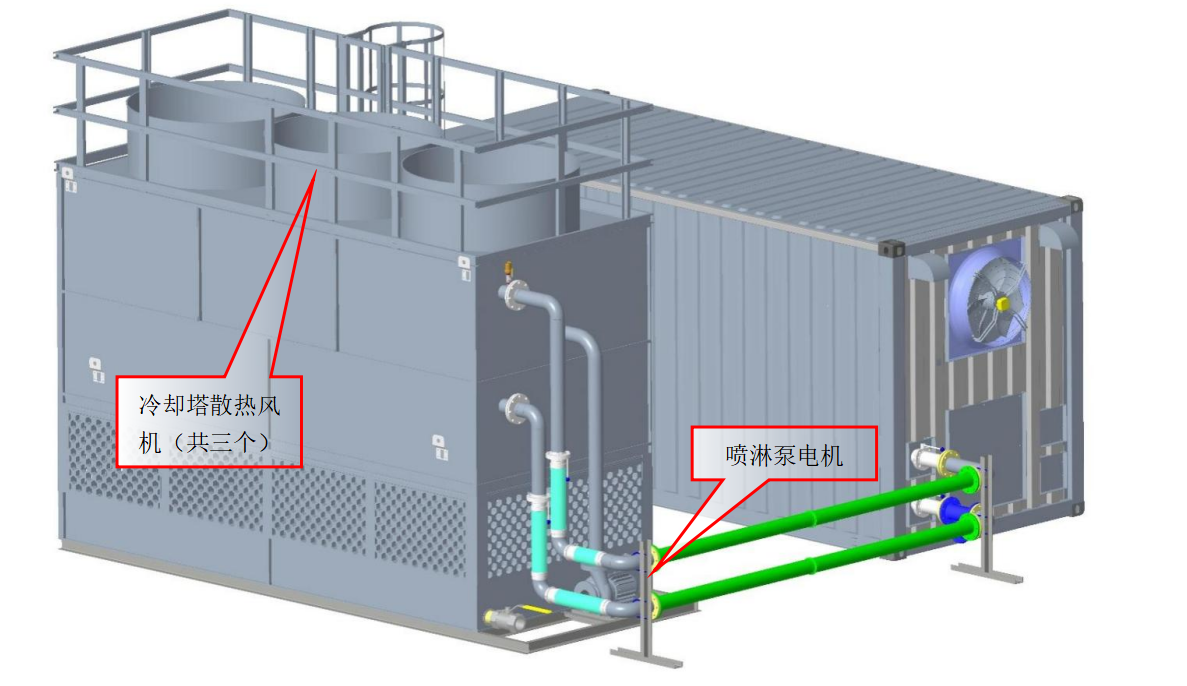

                                                           图3 冷却塔散热风机位置图

5-c液位传感器的位置已经预留出，从冷却塔备件箱中找到NPT1/2螺母及密封垫，拆除冷却塔进风栅格，从内向外安装液位传感器，安装好液位传感器如下图4。

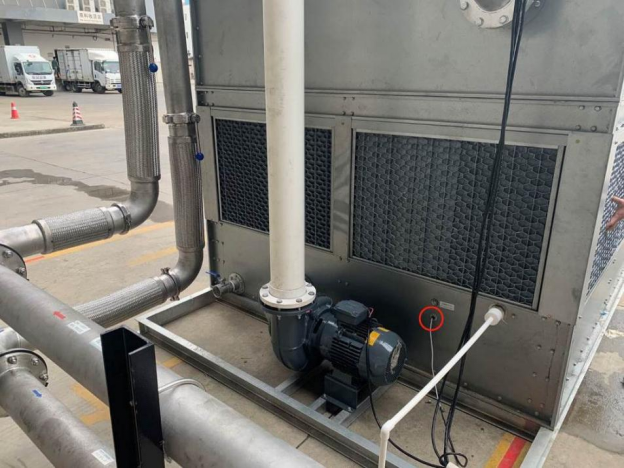

                                                          图4  液位传感器安装示意图

*注：此为中航1.3版本水冷集装箱参数，如果你的产品为其他生产商或其他版本，可能与此参数略有差异，此参数仅供参考。

如有疑问，欢迎联系蚂蚁矿机售后客服
