一、电控柜内的开关如下图所示：

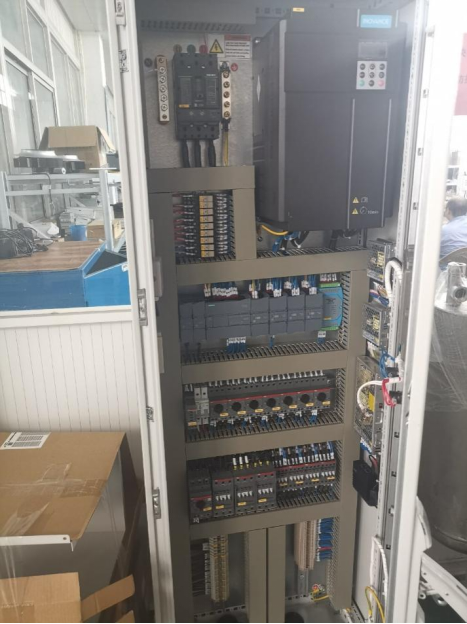

图1 电控箱内部视图
二、 系统首次上电注意事项
整个系统接线完成后，机组可以通电调试。
但是在通电之前，还需要用万用表测量两路电源的相与相之间、相与零之间、相对地之间以及零与地之间是否存在短路的现场。如果没有，则表示可以正常上电。如果有上述任何一项的短路情况存在，则应该先排查出故障，然后再上电。
系统前端上电以后（系统本身还未通电），还需要量一下前端的电压，看是否满足该设备的电源要求。
该设备的电源要求为：AC415V±5%，60Hz。
三、 系统上电顺序
当系统的前端上电以后，且电压满足该设备的要求，那么此时便可以给系统上电。
1：首先将电控箱上电：
当电控柜门打开时，先打开MCB17，再打开MCB 18、MSS6再打开变频器前端断路器。MCB-DC1、MCB-DC2和MCB-DC3是24V、12V和5V直流开关。通电后，确保三个开关接通。此时，柜门上的屏幕和PLC开始工作。
当电控柜门关闭且系统需要通电时，先打开柜内MCB18、MSS6、MCB-DC1、MCB-DC2、MCB-DC3和变频器前端的保护开关，然后关闭柜门，通过柜门操作手柄打开MCB17。此时，装置已通电。
受过培训的电工可以通过触摸屏来操作系统，设定参数、修改阈值、更改运行模式（自动/手动）、单独启停某个电机或者自动运行。此时，可以先将液冷系统运行起来，将供液温度控制在所需温度范围内，然后才满足开启计算单元的条件。
2：电控箱上电以后，按照控制系统操作流程，将供液温度维持在目标温度附近时，才满足计算单元开机的条件。此时可以打开配电柜A、B内的断路器，开始给计算单元上电。配电柜的上电顺序如下：
先打开MCB-A1、A2，然后打开MCB-15、16、21、22、B1、B2，接下来按照要求，有序的启动一排排的计算单元。由于计算单元总共210个，共14排。在启动计算单元时，应该在启动一排（15个计算单元）后，间隔20S再启动下一排，以此类推。
四、系统断电顺序
当系统由于某种原因要断电时，按照要求，首先断开计算单元的电源，这是为了保证计算单元断电前后的水温一致，相当于是保护计算单元的电源模块。
当计算单元断电以后，再人为通过触摸屏使液冷系统停止工作，此时水温会稍微往上升一点，但是对系统已无影响。最后断开电控箱和配电柜的总电源，使整个系统处于完全断电状态。
上述做法是安全断电的行为。但是，当系统内出现严重故障时，可以直接按下集装箱内门上的急停按钮，使配电柜的主断路器、电控箱的主断路器瞬间跳闸，使系统处于完全断电状态，便于专业人员进行检修工作。
*注：此以中航1.3版本水冷集装箱参数，如果你的产品为其他生产商或其他版本，可能与此参数略有差异，此参数仅供参考。
