S19系列7007控制板与运算板及风扇的对应关系

  • 创建于
  • 更新
关注

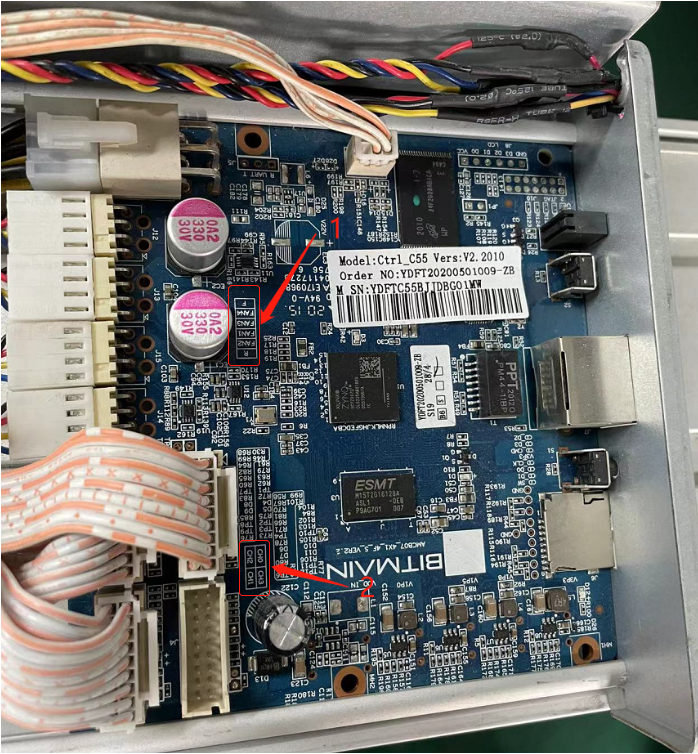

1. 控制板上风扇丝印与运算板丝印位置如下图所示，1号标记位置为风扇丝印，2号标记位置为运算板丝印。

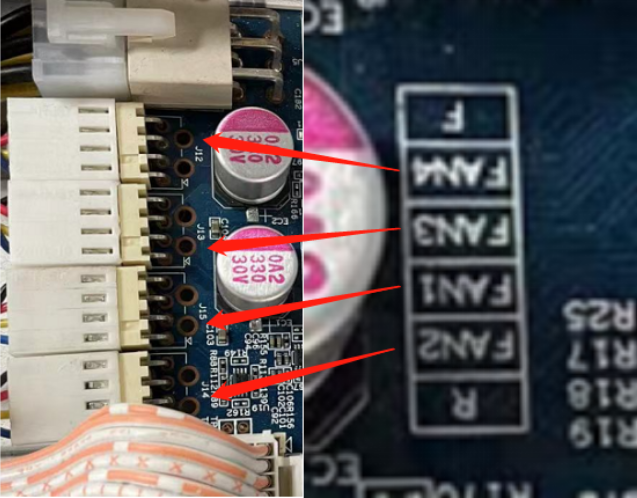

2. 风扇丝印与风扇插座编号的对应关系如下，风扇丝印与后台日志中的表示一一对应。

FAN1对应J15

FAN2对应J14

FAN3对应J13

FAN4对应J12

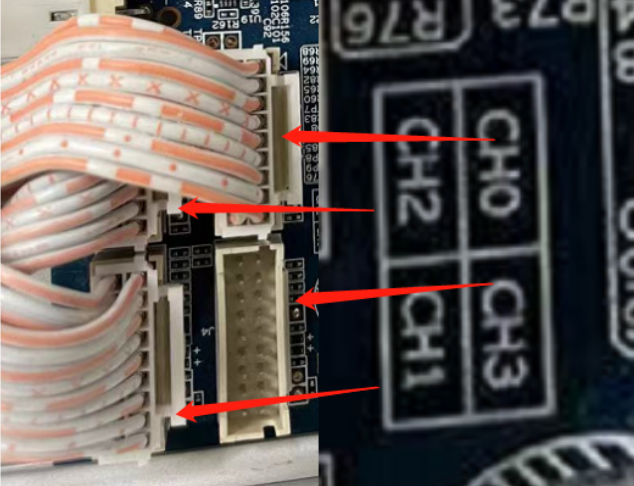

3. 运算板丝印与运算板插座位置对应关系如下，运算板丝印与后台日志中的表示一一对应。
