风冷-侧进上出式-双层厂房标准化设计方案参数
|
||
| 机房层数 | 2 | 层 |
| 单层厂房面积 | 1800-3000 | m2 |
| 变压器数量 | 3、4、5、6可选 | 个 |
| 单厂房电力容量 | 9--18 | MW |
| 机架数量 | 45--90 | 个 |
| 提供机位数 | 5400--10800 | 个 |
| 单负荷参考造价 | 42 | 万元/MW |
| 单机位参考造价 | 550-650 | 元 |
标准化系统：
1、机架标准化设计（外形尺寸标准化、结构组合标准化）
2、冷热通道标准化（机架间划分冷热通道，机架一侧为冷通道，另一侧为热通道，冷热通道隔离）
3、冷却系统标准化（自然冷却—水蒸发冷却、水循环系统标准化配置）
4、电气系统标准化（电气系统模块化，各模块相互独立，保证系统稳定、可靠。 ）
5、双层建筑标准化（建筑外形，布局、结构标准化）

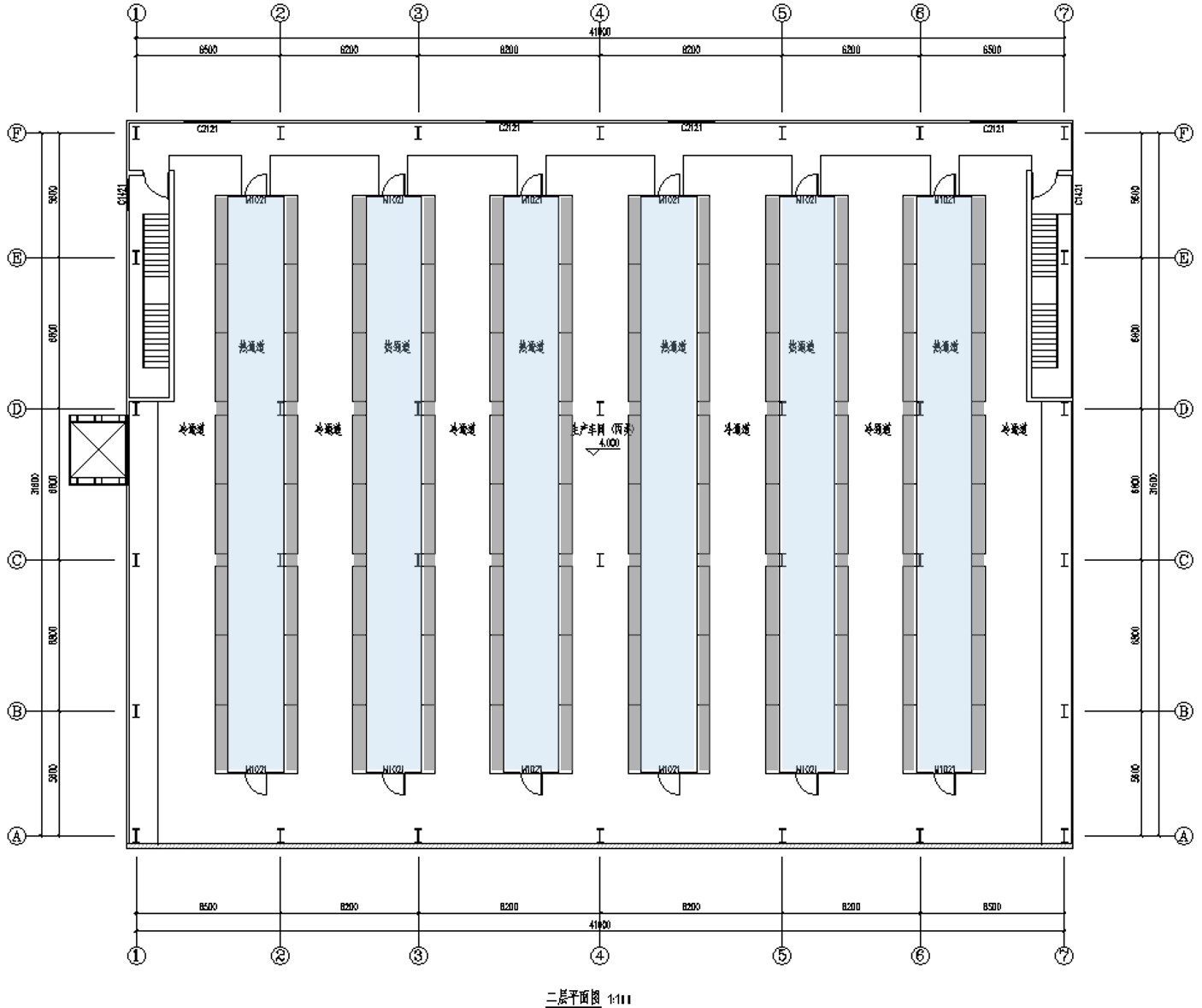

（六个变压器方案——二层平面图）

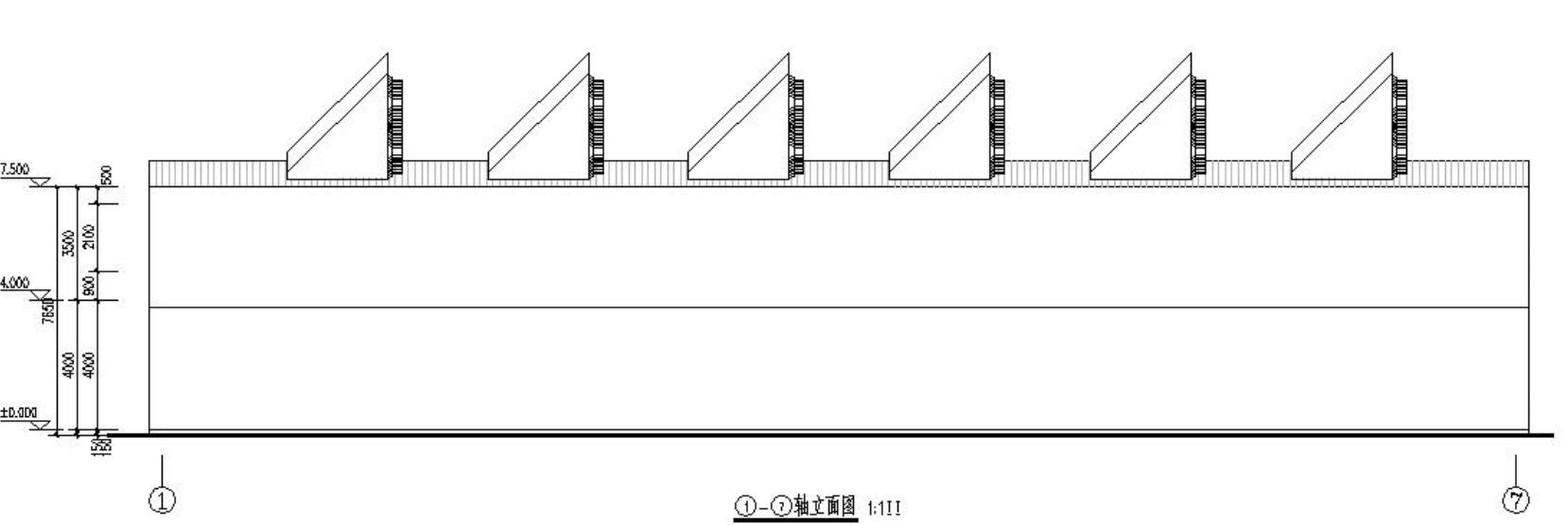

（六个变压器方案——立面图）
（六个变压器方案——剖面图）
